Carte de vol H743-MINI V3 - MATEK

Les frais de port sont OFFERTS pour l'achat de ce produit.

2 personne(s) consulte(nt) actuellement ce produit.

128,89 €

En stock

SKU

H743-MINI-V3

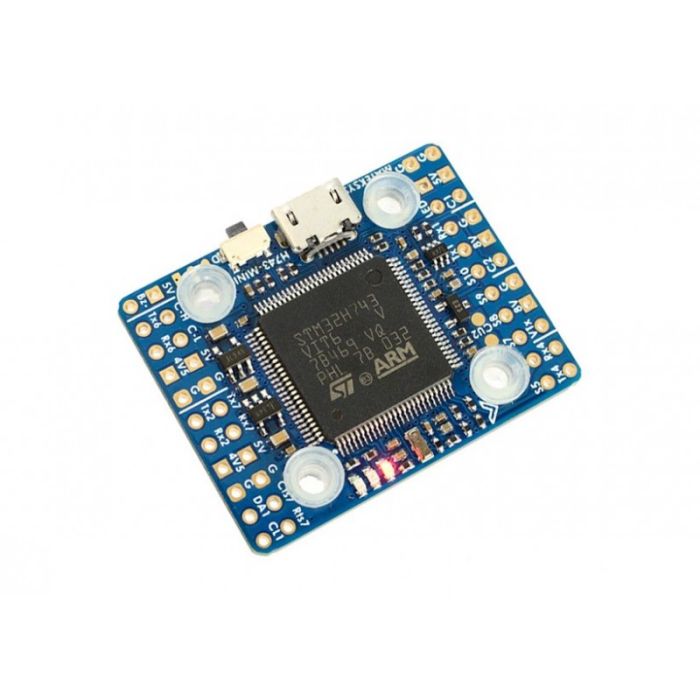

Le Matek H743-Mini V3 FC est un contrôleur de vol puissant utilisant le MCU HSTM32H743VIT6 fonctionnant à 480 MHz. Il est associé à deux gyroscopes (ICM42688P et ICM42605), un baromètre Infineon DPS310 et 11 sorties PWM. Mesurant 36x28x6,5 mm, il s'agit d'un choix complet et très utile pour tous ceux qui recherchent un contrôleur de vol pouvant fonctionner sur des quads ou des ailes.

MISE À JOUR

IMU ICM42688P, ICM42605, PWM 1~8, 10~11
Convient à la fois aux quads et aux ailes volantes
Utilise le MCU HSTM32H743VIT6 fonctionnant à 480 MHz

Comprend

1x contrôleur de vol Matek H743-Mini V3 20x20
6x œillets en silicone M4 à M3
6x œillets en laiton M3 à M2
1x Câble JST-SH1.0_8pin, 5cm
2x connecteurs JST_SH1.0_8pin

Mondial Relay OFFERT pour 69€ d'achat.

Details

Microcontrôleur : STM32H743VIT6, 480 MHz, 1 Mo de RAM, 2 Mo de mémoire flash
Carte V3 IMU : ICM42688-P (SPI1) et ICM42605 (SPI4)
Baro : Infineon DPS310 (I2C2)
OSD : AT7456E (SPI2)
Blackbox : Prise pour carte MicroSD (SDIO)
5.5x Uarts (1,2,4,6,7, Rx8)
11 sorties PWM
2x I2C (tampons I2C1/DA1 CL1, pas de cassure I2C2)
1x CAN (touches CH, CL)
5x ADC (VBAT, Courant, RSSI, VB2, CU2)
3x LED pour FC STATUS (Bleu, Rouge) et indicateur 3.3V (Rouge)
1x connecteur JST-SH1.0_8pin (Vbat/G/Curr/Rx8/S1/S2/S3/S4)
Commutateur d'entrées double caméra
Interrupteur marche/arrêt 8 V

Montage

20 x 20 mm/Φ3 mm avec œillets en silicone
20 x 20 mm/Φ2 mm avec œillets en silicone et laiton

Dimensions : 36 x 28 x 6,5 mm
Poids : 7g

Puissance

Entrée Vbat : 6,3 ~ 36 V (LiPo 2 ~ 8S)
BEC : 5 V 1,5 A suite. (Max.2A)
BEC : 8 V 1,5 A suite. (Max.2A), sorties 8V stables lorsque Vbat>=10V, sorties 8V 80% de Vbat lorsque Vbat< 10V
LDO 3,3 V : 200 mA
Le pad VB2 prend en charge Max. 69V (diviseur de tension 1K:20K)
Puissance statique : 200mA@5V avec Betaflight, 150mA@5V avec ArduPilot
